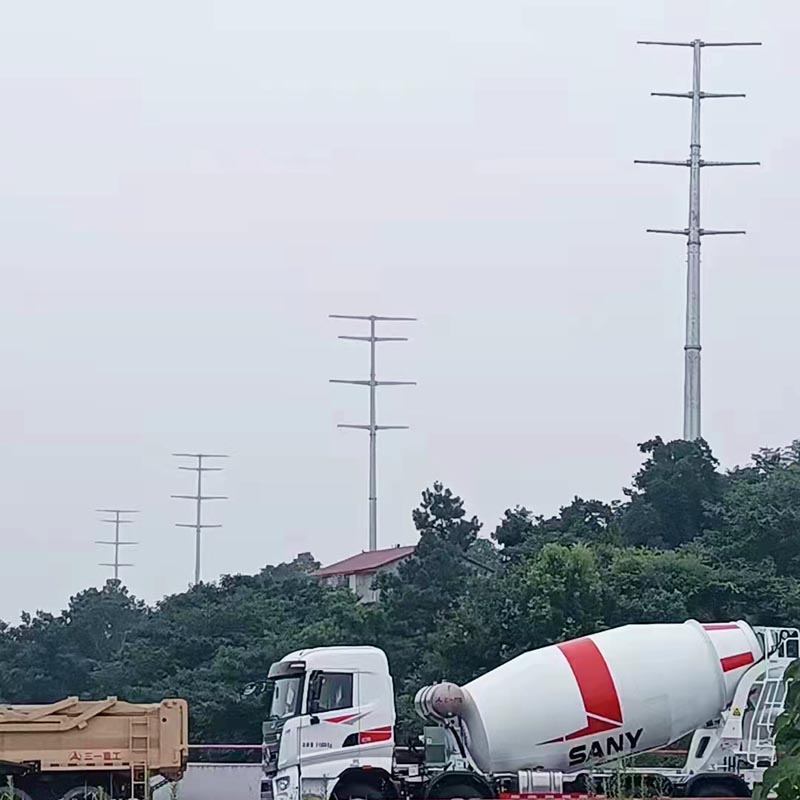

Torre de tubería de acero galvanizada para transmisión de energía

Como uno de los fabricantes profesionales, Xuteng Iron Tower desea ofrecerle una torre de tubería de acero galvanizada para transmisión de energía. Y le ofreceremos el mejor servicio postventa y entrega oportuna.

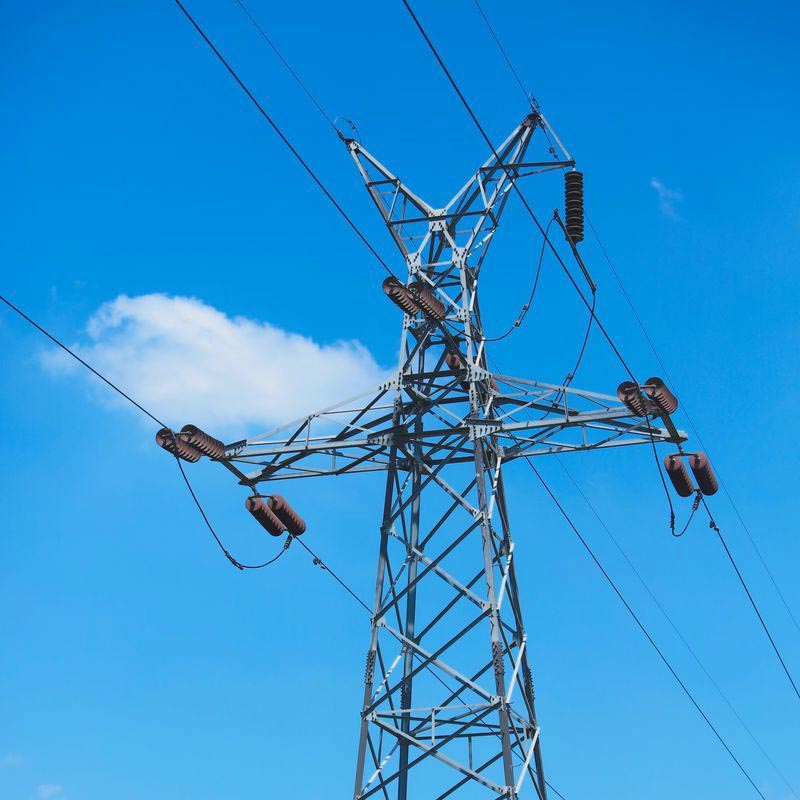

Torre de tubos de acero galvanizado para transmisión de energía: Los componentes principales están hechos de tubos de acero, mientras que otros componentes están compuestos por torres tipo celosía hechas de tubos o perfiles de acero. Es una estructura de soporte para líneas aéreas de transmisión para soportar conductores y pararrayos. Asegúrese de que el cable cumpla con los requisitos de distancia para la tierra y los objetos a tierra, y que pueda soportar la carga y la carga externa del cable, el cable pararrayos y de sí mismo.

Características principales: La estructura de torre de tubería de acero galvanizada para transmisión de energía tiene ventajas técnicas y económicas relativas y es adecuada para su aplicación en torres de transmisión que soportan grandes cargas.

(1) Características de carga

Los miembros de la torre de tubos de acero galvanizado para transmisión de potencia tienen baja presión del viento, alta rigidez de flexión de la sección transversal, estructura simple y transmisión de fuerza clara, lo que puede aprovechar al máximo el rendimiento de carga de los materiales. Por un lado, puede reducir el peso de la torre y reducir la fuerza de cimentación; Por otro lado, es beneficioso mejorar la capacidad de resistir desastres naturales en condiciones extremas. Bajo la condición de cumplir con los requisitos para el cálculo de resistencia y estabilidad, el uso de torres de tubos de acero con coeficientes de forma de presión del viento relativamente pequeños puede reducir significativamente la carga del viento en el cuerpo de la torre.

(2) Características de la sección transversal

El centro de la sección del componente de tubería de acero es simétrico y las características de la sección son isotrópicas; El material se distribuye uniformemente alrededor del perímetro y la rigidez a la flexión de la sección transversal es alta. Para los componentes de varillas de tensión de las torres de transmisión, cuando el área de la sección transversal del tubo de acero y el ángulo de acero es equivalente, los miembros de la torre de tubo de acero no muestran sus ventajas. Para los componentes de flexión y compresión de las torres de transmisión, el uso de tubos de acero con áreas de sección transversal más pequeñas y radios de giro más grandes puede equilibrar completamente las propiedades mecánicas de los materiales y cumplir con los requisitos de rigidez y estabilidad estructural. Especialmente para torres de hierro de carga grande con dimensiones geométricas más grandes y miembros más largos, la ventaja de un buen rendimiento de estabilidad de los miembros de la torre de tubos de acero es obvia.

(3) Construir conexiones

En términos de conexión estructural, los materiales principales de la torre de tubería de acero galvanizado para transmisión de energía están conectados mediante bridas o conexiones que se cruzan, los materiales diagonales están conectados mediante placas enchufables o conexiones que se cruzan, los materiales principales de la torre de acero en ángulo están conectados por Las conexiones internas y externas, y otros miembros están conectados principalmente mediante placas de conexión y pernos. La estructura de conexión de brida y placa de enchufe de las torres de tubos de acero es relativamente simple. Aunque aumenta la carga de trabajo de soldadura, reduce los efectos adversos de la excentricidad de los componentes de acero en ángulo sobre el rendimiento de carga de la estructura. Al mismo tiempo, mejora la rigidez y densidad de los nodos de conexión, lo que ayuda a mejorar la rigidez y estabilidad generales de la estructura y su capacidad para resistir cargas dinámicas inducidas por el viento.
