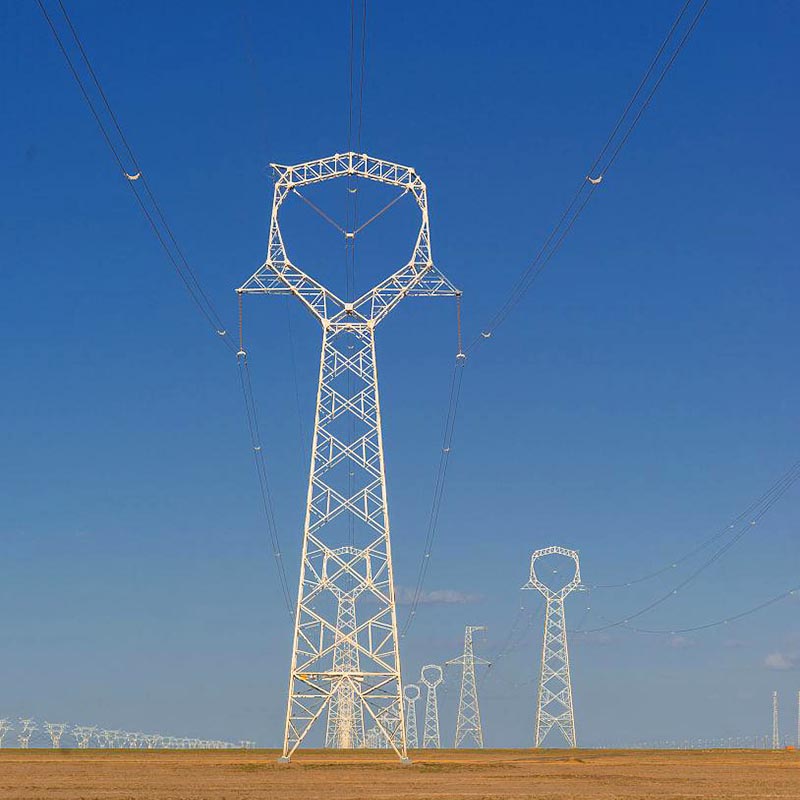

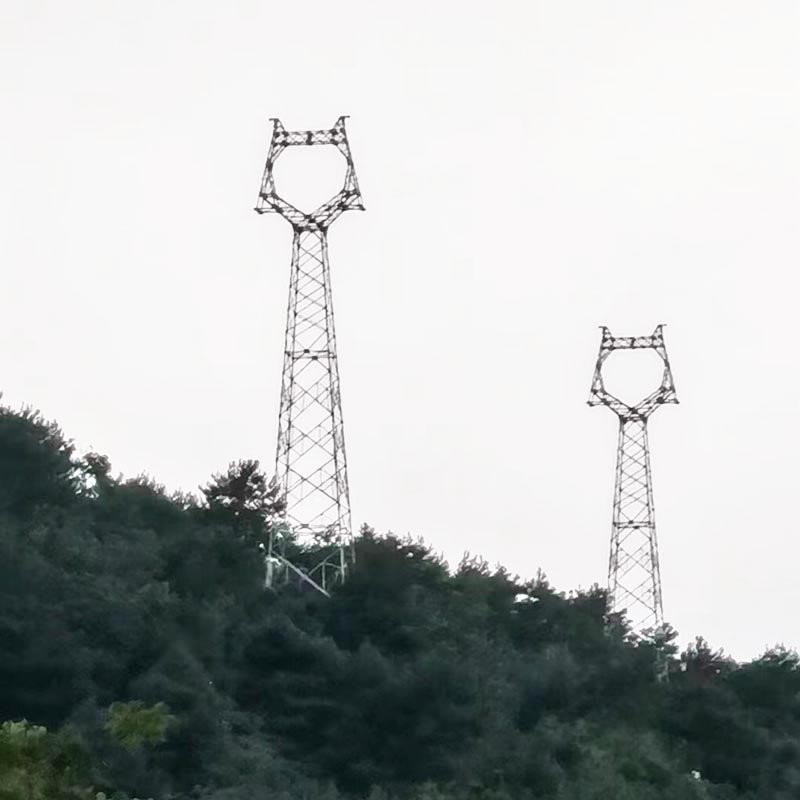

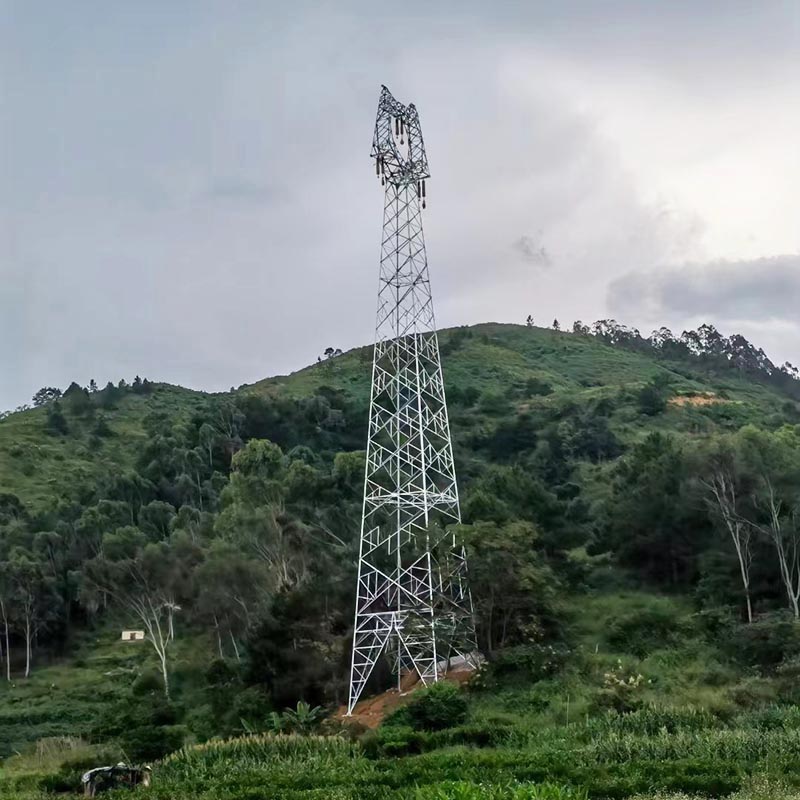

Torre de línea de transmisión de torre de energía de alto voltaje

Xuteng Iron Tower es uno de los fabricantes líderes profesionales de torres de línea de transmisión de torres de energía de alto voltaje de China con alta calidad y precio razonable. Bienvenido a contactarnos. Método de construcción de la torre de línea de transmisión de una torre de energía de alto voltaje.

La gran cantidad y amplia distribución de torres de líneas de transmisión de torres de energía de alto voltaje, así como las complejas y variadas condiciones naturales y del terreno, no son propicias para el uso de maquinaria grande para el transporte y la instalación. China utiliza a menudo métodos de elevación con postes. En la década de 1970, se adoptó un método de instalación invertida más seguro para torres de más de 100 metros, utilizando la capa inferior de la torre de acero como marco de carga. Se instaló sección por sección de arriba a abajo, se levantó en su totalidad y se fijó temporalmente con cuerdas de fibra. Las torres generalmente se simplifican al análisis estático. Para cargas dinámicas como viento, líneas discontinuas y terremotos, el efecto dinámico generalmente se considera multiplicando el coeficiente de vibración del viento, el coeficiente de impacto de la línea discontinua y el coeficiente de respuesta de la fuerza sísmica sobre la base del análisis estático.

El cálculo de la fuerza interna de las torres de líneas de transmisión de torres de energía de alto voltaje es el mismo que el de las estructuras de torres y mástiles, pero se deben considerar las dos cuestiones siguientes:

① El efecto de la carga del viento del cable en la torre. Debido al gran espacio entre los puntos de apoyo del cable (generalmente 200-800 metros) y al período más largo de oscilación lateral (generalmente alrededor de 5 segundos), se debe tener en cuenta la distribución desigual del viento a lo largo del cable y el efecto dinámico. del cable en la torre. A principios de la década de 1960, los departamentos de energía de muchos países utilizaron líneas de prueba reales para determinar la respuesta máxima de los conductores bajo vientos fuertes y desarrollaron métodos de cálculo prácticos basados ​​en esto. Algunos de estos métodos se han incorporado a las regulaciones nacionales, pero debido a diversos factores como el terreno, la precisión de los instrumentos de medición y el nivel de análisis, estos métodos de cálculo prácticos aún no pueden reflejar con precisión la situación real. A mediados de la década de 1970, se aplicó la teoría de la vibración aleatoria para analizar la respuesta dinámica de los conductores a las torres provocada por ráfagas de viento. Este método, basado en datos medidos y utilizando conceptos estadísticos y análisis espectral para estimar la probabilidad máxima de respuesta estructural, está más en línea con las características del viento.

② El efecto de la fuerza de rotura del cable en la torre. Cuando un cable se rompe repentinamente, la carga de impacto sobre la torre alcanza su punto máximo en muy poco tiempo, y los valores relativos de cada parte varían, lo que la convierte en una vibración forzada transitoria compleja que es difícil de calcular teóricamente. Generalmente, el valor máximo de la fuerza de impacto se obtiene basándose en datos de pruebas in situ, y en base a esto se desarrolla un "coeficiente de impacto de rotura de cable" práctico, con valores que oscilan entre 1,0 y 1,3, dependiendo del nivel de voltaje, tipo de torre. y diferentes partes.
