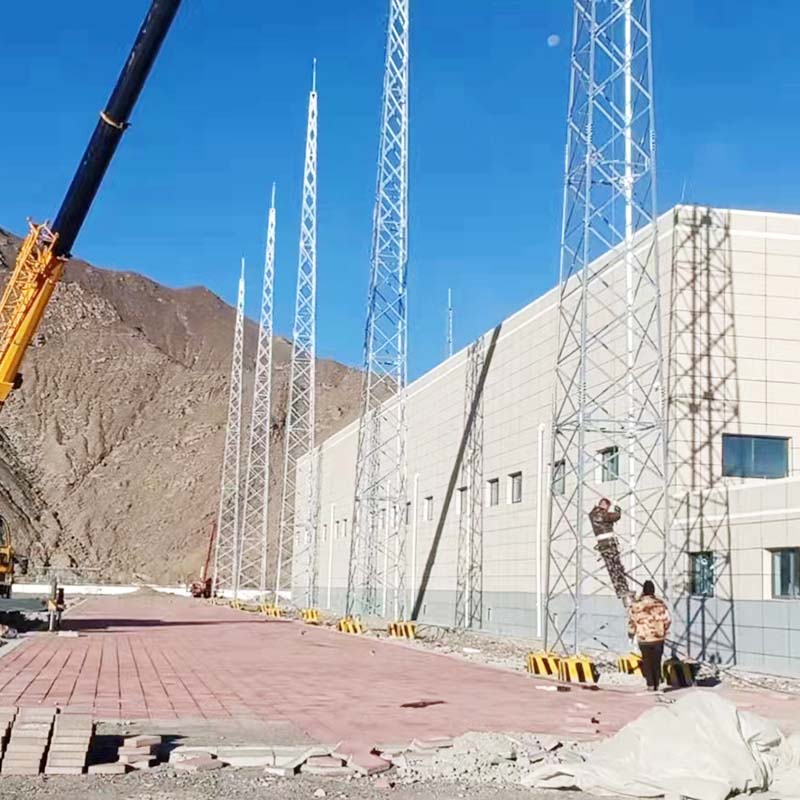

La torre de protección contra rayos independiente de 220 KV y 30 metros de alta calidad es ofrecida por el fabricante chino Xuteng Iron Tower. Compre una torre de protección contra rayos independiente de 220 KV y 30 metros que es de alta calidad directamente a bajo precio.
Una torre de iluminación independiente de 220 KV y 30 metros se utiliza para edificios como refinerías, gasolineras, plantas químicas, minas de carbón, almacenes y talleres de productos inflamables y explosivos.
El rango de protección de la torre del pararrayos también debe calcularse utilizando el método de bola rodante para calcular el radio de protección y el rango de protección. Las torres de protección contra rayos se utilizan principalmente para proyectos de protección contra rayos en diversos edificios, especialmente en refinerías, gasolineras, plantas químicas, minas de carbón, almacenes y talleres de productos inflamables y explosivos. Deben instalarse de manera oportuna. Debido al cambio climático, los desastres causados por rayos siguen empeorando. Hoy en día, muchos edificios están equipados con torres de protección contra rayos, especialmente torres decorativas de hierro de acero inoxidable en el techo. Tienen diversas formas, hermosas apariencias y diseños novedosos, y se aplican a los techos de varios edificios. Los edificios como plazas y espacios verdes en áreas residenciales se complementan entre sí y se convierten en edificios decorativos icónicos de la ciudad. El principio de funcionamiento de los pararrayos es el mismo que el de los pararrayos. Reducir los desastres por rayos.
1. Presión básica del viento
2. Intensidad de fortificación sísmica: 8 grados y áreas pequeñas de 8 grados
1. Todos los componentes metálicos deben estar galvanizados y se debe prestar atención a proteger la capa galvanizada durante la operación.
2. Utilice tubos de acero galvanizado para fabricar las puntas de las agujas, con un espesor de pared de al menos 3 mm y una longitud de cepillo de hojalata de al menos 70 mm. 3. La torre de protección contra rayos debe instalarse vertical y firmemente. La desviación permitida para la verticalidad es 3/1000.
3. Requisitos de soldadura: se debe utilizar soldadura por solape para soldar y la longitud del solape debe cumplir con las siguientes regulaciones:
a. El acero plano tiene el doble de ancho (con al menos 3 bordes soldados).
b. El acero redondo tiene 6 veces su diámetro.
C. Al conectar acero redondo con acero plano, su longitud es 6 veces el diámetro del acero redondo.
4. Las torres de protección contra rayos generalmente están hechas de acero redondo o tubos de acero, y su diámetro no debe ser inferior a los siguientes valores:
a. Las torres de protección contra rayos independientes generalmente utilizan acero redondo galvanizado con un diámetro de 19 mm.
b. La torre de protección contra rayos en el techo está hecha de tubos de acero galvanizado con un diámetro de 25 mm.
C. La torre de protección contra rayos en la parte superior de la torre de agua adopta tubos de acero galvanizado con un diámetro de 25 mm o 40 mm.
d. La torre de protección contra rayos en la parte superior de la chimenea estará hecha de acero redondo galvanizado con un diámetro de 25 mm o de tubo de acero galvanizado con un diámetro de 40 mm. El anillo de protección contra rayos estará fabricado de acero redondo galvanizado con un diámetro de 12 mm o de acero plano galvanizado con una sección transversal de 100 mm2 y su espesor será de 4 mm.
5. La torre de protección contra rayos debe estar hecha de acero redondo o tubos de acero soldados, y su diámetro no debe ser inferior a los siguientes valores: longitud de la aguja inferior a 1 m: el acero redondo es de 12 mm, el tubo de acero es de 20 mm, la longitud de la aguja es de 1 m. -2 m: el acero redondo mide 16 mm, el tubo de acero mide 25 mm, la aguja en la parte superior de la chimenea: el acero redondo mide 20 mm, el tubo de acero mide 40 mm.
El método de cálculo está relacionado con el radio de protección y la altura (h) del pararrayos, así como con el radio de la bola rodante,
El primer tipo de edificación es D=30 metros (determinado en base al tipo de edificación)
El segundo tipo de edificación es D=45 metros (determinado en base al tipo de edificación)
El tercer tipo de edificio es D=60 metros (determinado según el tipo de edificio)
El rango de protección se calcula utilizando la fórmula de valor estándar: (determinado según el tipo de edificio)
En términos generales, cuanto más alto sea el pararrayos, mayor será el rango de protección y mejor será el efecto de protección. Sin embargo, teniendo en cuenta la seguridad y la economía de la construcción de pararrayos, la mayoría de los pararrayos se construyen entre 35 y 45 metros.
Precauciones: La conexión a tierra del pararrayos debe ser buena y su valor de resistencia a tierra no debe exceder los 10 Ω. Cuando la resistividad del suelo es alta, se utilizan como cuerpos de puesta a tierra verticales módulos de puesta a tierra de grafito expandido cocido, agentes reductores de resistencia de alta pureza, conexiones de cables de grafito y acero recubierto de zinc. El número específico de usos debe calcularse según la fórmula.
1. La conexión de cada pieza de conexión debe ser confiable y no debe permitirse que se afloje;
2. El valor de resistencia total desde el pararrayos hasta el conector inferior es ≤ 5 Ω;
3. La conexión a tierra del pararrayos debe ser buena y el valor de resistencia a tierra no debe exceder los 10 Ω.
1. Código para el diseño de protección contra rayos de edificios (GB50057-2010)
2. Código para el Diseño de Estructuras Altas (GBJ135-2006)
3. Código de Diseño de Estructuras de Acero (GB50017-2014)
